dc插座结构作用
dc插座它是由绝缘基座、叉型接触弹片、横向插口、纵向插口、定向键槽组成，两只叉型接触弹片定位在基座中心部位，成纵横向排列互不相连。叉型接触弹片部位一端为接线口，表面外露在基座圆柱体顶面，供连接输入电源软线或软缆用，叉型接触弹片另一端由基体互连的两只弹性臂组成。

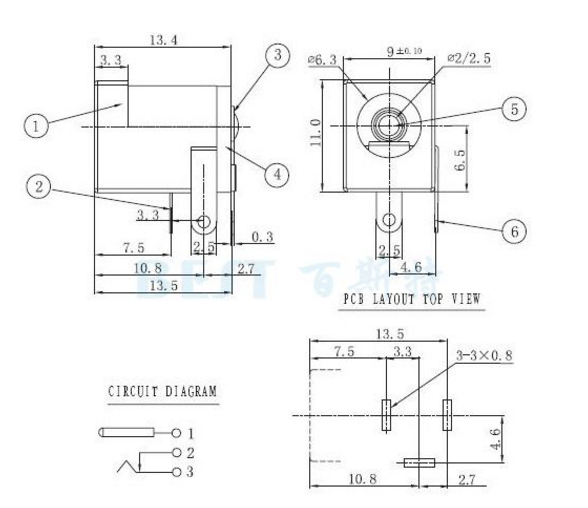

三个引脚dc插座图纸
dc插座一般有三个引脚组成，不过一般只用连两个引脚就行了，dc插座引脚插口中心为正极，插口边为负极。接单片机和插座铁心相连的是接VCC，VCC正对管dc插座引脚接GND，侧面那个引脚一般起固定作用，可以不连接(侧面的那个引脚是用来接电池用的)侧面的引脚和底下的引脚不插dc插座时状态是联通的。然后dc插座后面那个引脚接电路板地线，底下的那个引脚接电路板正极。(如用电池供电使用的时候，侧面那个引脚接电池的正极)
